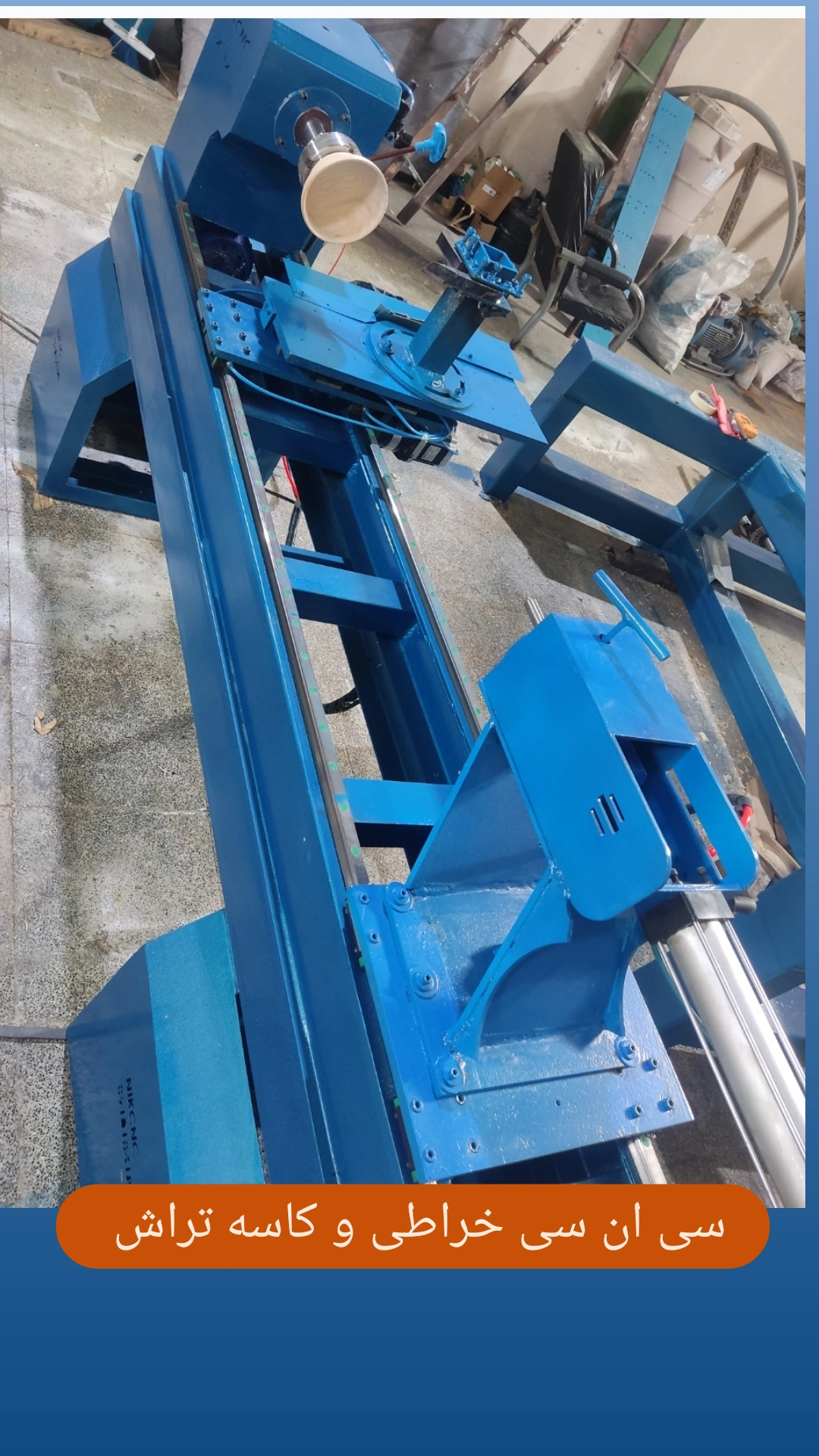

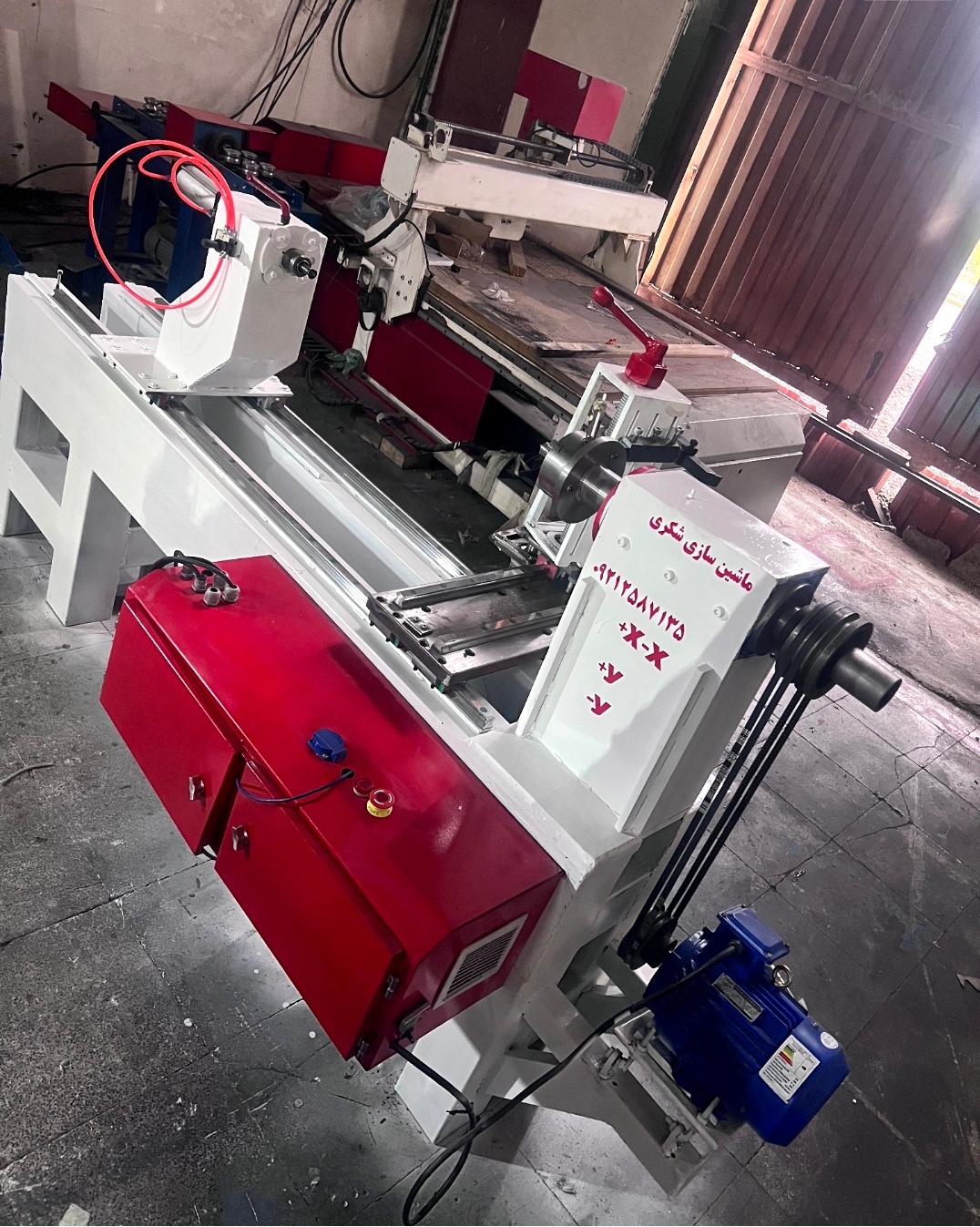

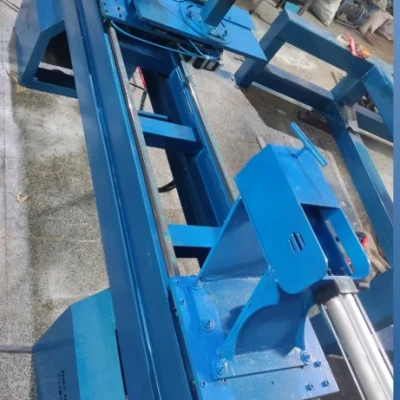

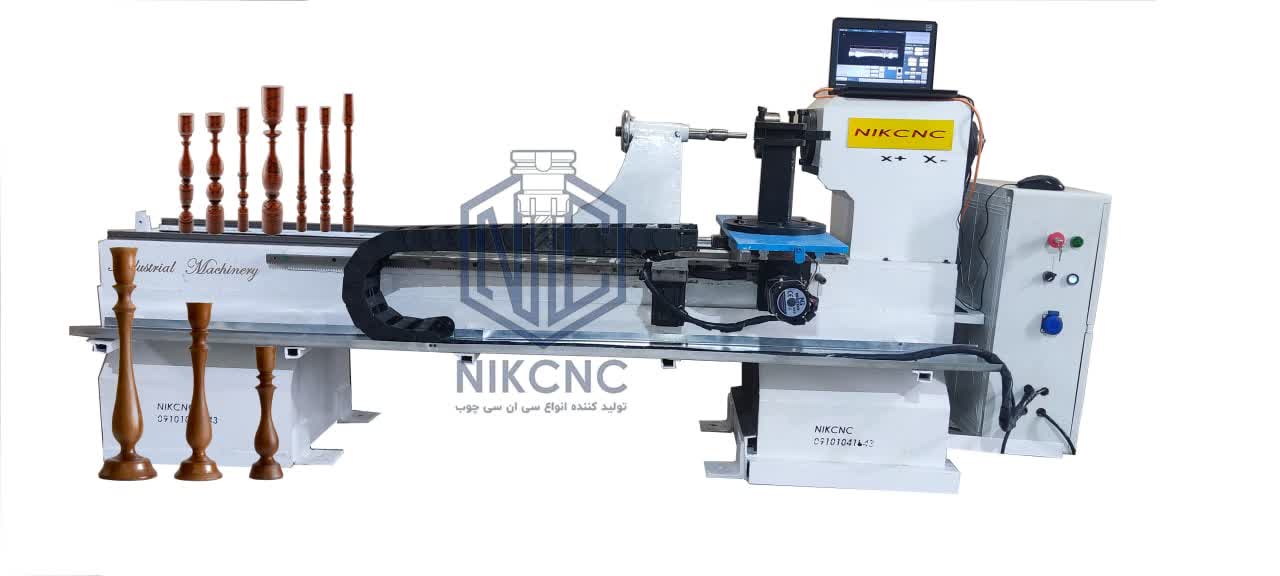

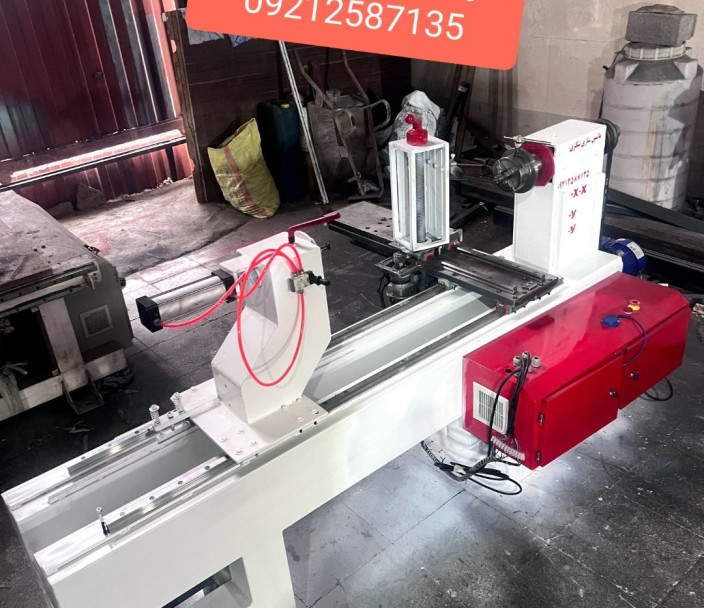

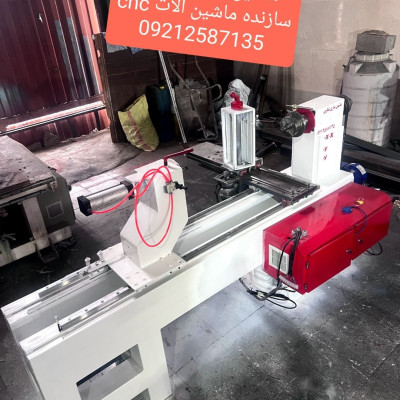

فروش سی ان سی خراطی و خراطی اتوماتیک

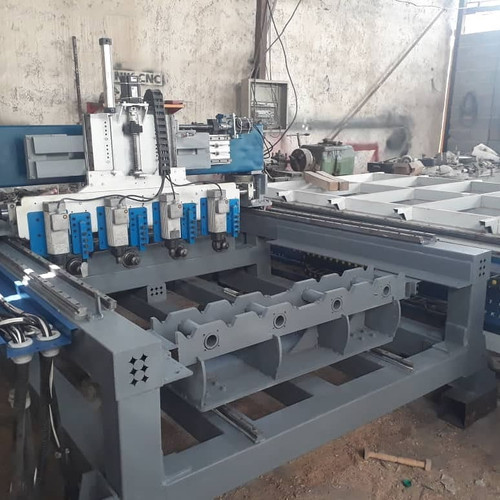

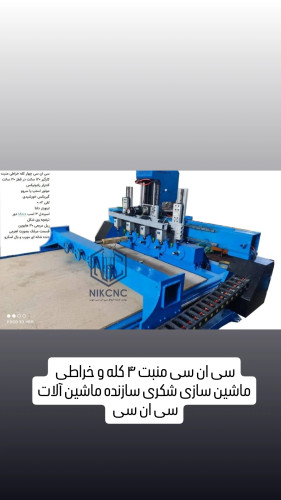

ساخت سی ان سی خراطی دهانه چهل سانت طول یک منروبیست سیستم حرکتی سروو موتور دلتا

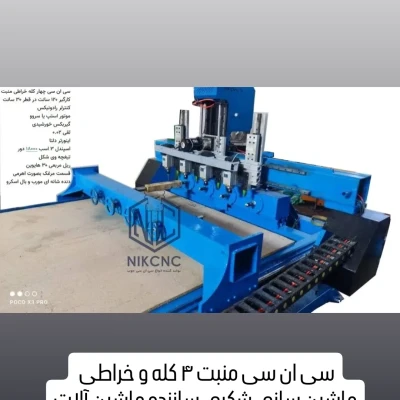

سیستم روتاری ۴ تا ۱۲ کله

قیمت از ۶۰ میلیون الی ۹۰ میلیون

تصفیه بصورت اقساطی

c3

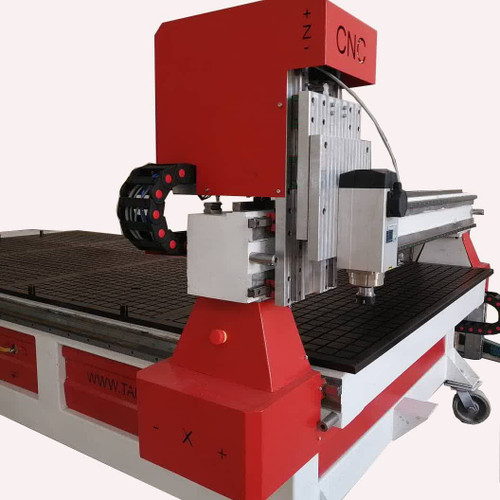

فروش سی ان سی چوب ارزان قیمت دارای استراکچر T


دستگاه سی ان سی چوب۱۳۲۵-۹KW HSD-ATC

اسپیندل:                                          ۹KW  هوای خنک HSD  ایتالیا

سایز میز کار دستگاه :                          ۲۵۰۰×۱۳۰۰ میلی متر
حداکثر ارتفاع:                                   ۲۲۰ میلی متر
سیستم کنترل:                                  DSP-ATC تعویض ابزار
میز کار :                                          T-slot و MATRIX میز وکیوم شش منطقه ای
ریل و اسلایدر:                                  HIWIN تایوان ۲۵#
بال اسکرو:                                       تایوان TBI
درایور و سروو موتور:                           YASKAWA ژاپن

اینورتر:                                           DELTA تایوان ۱۱KW
سوییچ:                                           OMRON ژاپن
ولتاژ:                                             سه فاز ۳۸۰V   ۵۰Hz
پمپ وکیوم:                                     ۵.۵KW آب در گردش
غبار گیر:                                         ۳KW دوقلو
سیستم تعویض ابزار:                          خطی یا خورشیدی

طراحی مخصوص منبت کاری پایه مبل و . . .
دارای سیستم روغن کاری
سازه ۸ میلی متر بسیار مستحکم
دارای تاییدیه استاندارد اروپا، استاندارد ایران و شرکت بازرسی بین المللی

دستگاه سی ان سی چوب ۱۳۲۵-۷KW HSD

اسپیندل:                                          ۷KW  هوای خنک HSD  ایتالیا

سایز میز کار دستگاه :                          ۲۵۰۰×۱۳۰۰ میلی متر
حداکثر ارتفاع:                                   ۲۲۰ میلی متر
سیستم کنترل:                                  DSP-RZNC
میز کار :                                          T-slot و MATRIX میز وکیوم چهار منطقه ای
ریل و اسلایدر:                                  HIWIN تایوان ۲۵#
بال اسکرو:                                       تایوان TBI
درایور و سروو موتور:                           DELTA تایوان

اینورتر:                                           DELTA تایوان ۷.۵KW
سوییچ:                                           OMRON ژاپن
ولتاژ:                                             سه فاز ۳۸۰V   ۵۰Hz
پمپ وکیوم:                                     ۵.۵KW آب در گردش
غبار گیر:                                         ۳KW

طراحی مخصوص برش و حکاکی و منبت کاری پایه مبل و . . .
دارای سیستم روغن کاری
سازه ۸ میلی متر بسیار مستحکم
دارای تاییدیه استاندارد اروپا، استاندارد ایران و شرکت بازرسی بین المللی

دستگاه سی ان سی چوب ۱۸۳۶-۱۳.۵KW HSD

اسپیندل:                                          ۱۳.۵KW  هوای خنک HSD  ایتالیا

سایز میز کار دستگاه :                          ۳۶۰۰×۱۸۰۰ میلی متر
حداکثر ارتفاع:                                   ۲۲۰ میلی متر
سیستم کنترل:                                  DSP-RZNC
میز کار :                                          T-slot و MATRIX میز وکیوم شش منطقه ای
ریل و اسلایدر:                                  HIWIN تایوان ۲۵#
بال اسکرو:                                       تایوان TBI
درایور و سروو موتور:                           DELTA تایوان

اینورتر:                                           DELTA تایوان ۱۵KW
سوییچ:                                           OMRON ژاپن
ولتاژ:                                             سه فاز ۳۸۰V   ۵۰Hz
پمپ وکیوم:                                     ۵.۵KW آب در گردش
غبار گیر:                                         ۳KW

طراحی مخصوص برش و حکاکی و منبت کاری پایه مبل و . . .
دارای سیستم روغن کاری
سازه ۸ میلی متر بسیار مستحکم
دارای تاییدیه استاندارد اروپا، استاندارد ایران و شرکت بازرسی بین المللی

دستگاه سی ان سی چوب ۱۸۳۶-۷KW HSD

اسپیندل:                                          ۷KW  هوای خنک HSD  ایتالیا

سایز میز کار دستگاه :                          ۳۶۰۰×۱۸۰۰ میلی متر
حداکثر ارتفاع:                                   ۲۲۰ میلی متر
سیستم کنترل:                                  DSP-RZNC
میز کار :                                          T-slot و MATRIX میز وکیوم شش منطقه ای
ریل و اسلایدر:                                  HIWIN تایوان ۲۵#
بال اسکرو:                                       تایوان TBI
درایور و سروو موتور:                           DELTA تایوان

اینورتر:                                           DELTA تایوان ۷.۵KW
سوییچ:                                           OMRON ژاپن
ولتاژ:                                             سه فاز ۳۸۰V   ۵۰Hz
پمپ وکیوم:                                     ۵.۵KW آب در گردش
غبار گیر:                                         ۳KW

طراحی مخصوص برش و حکاکی و منبت کاری پایه مبل و . . .
دارای سیستم روغن کاری
سازه ۸ میلی متر بسیار مستحکم
دارای تاییدیه استاندارد اروپا، استاندارد ایران و شرکت بازرسی بین المللی

۰۹۱۰۱۰۴۱۸۴۳ مهندس شکری

۰۹۱۱۹۴۳۱۷۴۲ مهندس رضایی

فروش دستگاه لیزر حکاکی و برش غیر فلزات ارزان قیمت از ۲۱ میلیون تا ۲۵ میلیون




دستگاه حکاکی و برش 90×130

دستگاه حکاکی و برش ۹۰×۱۳۰

دستگاه های لیزر مخصوص حکاکی ، برش ، حک تصاویر ، آرم ، لوگو و تبلیغات بر روی مواد مختلف از مواد غیر فلزی تا فلزات در ابعاد و قدرت های گوناگون برای کارهای مختلف تبلیغاتی بر روی آرکلیک ، پلاستیک ،سنگ ، چوب و هر ماده ی قابل حکاکی دیگرمی باشد .

دستگاه حکاکی و برش 90×60

دستگاه حکاکی و برش ۹۰×۶۰

دستگاه های لیزر مخصوص حکاکی ، برش ، حک تصاویر ، آرم ، لوگو و تبلیغات بر روی مواد مختلف از مواد غیر فلزی تا فلزات در ابعاد و قدرت های گوناگون برای کارهای مختلف تبلیغاتی بر روی آرکلیک ، پلاستیک ،سنگ ، چوب و هر ماده ی قابل حکاکی دیگرمی باشد .

دستگاه حکاکی و برش 180×130

دستگاه حکاکی و برش ۱۸۰×۱۳۰

دستگاه های لیزر مخصوص حکاکی ، برش ، حک تصاویر ، آرم ، لوگو و تبلیغات بر روی مواد مختلف از مواد غیر فلزی تا فلزات در ابعاد و قدرت های گوناگون برای کارهای مختلف تبلیغاتی بر روی آرکلیک ، پلاستیک ،سنگ ، چوب و هر ماده ی قابل حکاکی دیگرمی باشد .

دستگاه حکاکی و برش Fiber Laser

دستگاه حکاکی و برش Fiber Laser

دستگاه های لیزر مخصوص حکاکی ، برش ، حک تصاویر ، آرم ، لوگو و تبلیغات بر روی مواد مختلف از مواد غیر فلزی تا فلزات در ابعاد و قدرت های گوناگون برای کارهای مختلف تبلیغاتی بر روی آرکلیک ، پلاستیک ،سنگ ، چوب و هر ماده ی قابل حکاکی دیگرمی باشد .





دانلود کاتالوگ


 Download cnc catalog

واردات ماشین آلات سی ان سی چوب


خرید فروش مشاوره و واردات ماشین آلات سی ان سی wood cnc و سنگ Stone cnc در سایزهای استاندارد

دارای استراکچر آلومینیم و چدن بدون لرزش

موتورها استپ موتور و سروو موتور مارک لید شاین امگا و دلتا

 شما با استفاده از این دستگاه های پرسرعت و پر قدرت امکان هرگونه حکاکی ، سوراخ کاری ، فرزکاری ، گرد بردی و حتی منبت کاری و برش را خواهید داشت. ارائه زیباترین طرح ها و نقشها در دکوراسیون یا امور تبلیغاتی و صنعتی به کمک این دستگاهها امکان پذیر است.

مهندس شکری ۰۹۱۰۱۰۴۱۸۴۳

مهندس رضایی ۰۹۱۱۹۴۳۱۷۴۲



گالری


Videoدانلود فیلم حکاکی



در مورد cnc


مقدمه ای بر دستگاه های CNC

مقدمه ای بر دستگاه های cnc

یک مرکز چرخش سی‌ان‌سی کنترل رقمی رایانه‌ای یا سی‌ان‌سی به تنظیمات ماشین‌ابزار صنعتی از طریق هدایت رایانه‌ای گفته می‌شود.

بوسیله ی سی‌ان‌سی می‌توان به سرعت قطعاتی با اندازه‌های دقیق از فلز یا چوب درست کرد. شکل این قطعات از پیش توسط یک برنامه که در سیستم کم (CAM) تولید شده مشخص می‌گردد. معمولاً برای این منظور هنوز از استاندارد EIA-274-D استفاده می‌شود که کد جی (G) هم نامیده می‌شود.

روش سی‌ان‌سی ادامه‌دهنده روش دستگاه‌های ان‌سی (کنترل رقمی) بود. از ان‌سی در جنگ جهانی دوم برای تولید جنگ‌افزار و پیچ‌ها استفاده زیادی می‌شد.

نسل اول این دستگاه ها NC ها بوده اند یعنی کامپیوتر را نداشته است و دستگاه طبق منطقی خاص دستورات را درک می کرده مثلا با استفاده از کارت های پانچ شده. به عنوان مثال در دستگاه تراش برای دستور پیشروی بدین صورت عمل می شود که قسمت ساپورت دستگاه را بوسیله دسته چرخان به جلو میبریم در ماشین های NC این کار توسط یک سری دستورات پانچ شده بر روی نوار پانچ صورت می گرفت در دستگاه های CNC امروزین اینکار توسط یک کد صورت می گیرد .

پس یک دستگاه CNC عملا همان همان دستگاه دستی ساده می باشد که قابلیت فرمان پذیری از طریق کد ها و منطق ریاضیاتی را دارد در این دستگاه حضور کاربر (اپراتور) برای کار با دستگاه محدود به ایستادن این فرد پشت بخش کنترل کننده دستگاه می باشد و نوشتن برنامه های حرکتی آنهم فقط برای یکبار ، دیگر دستگاه این عمل را بصورت خودکار هر چند بار که بخواهیم تکرار می نمایدالبته بدون حضور کاربر.

بدنه این دستگاه تقریبا شبیه دستگاه های دستی می باشند یک CNC فرز عملا همان بدنه سخت افزاری فرز دستی را دارد همینطور برای CNC تراش و CNC سنگ و…

تنها تفاوت اضافه شدن بخش کنترل گر میباشد (البته این تفاوت بصورت عام می باشد ولی به صورت خاص مطمئنا بخش الکترونیکی هم تغییر کرده است )

اما بخش کنترلگر ،این بخش ،بخش اصلی یک دستگاه CNC می باشد در صنعت این بخش با نام کنترلر CONTROLER خوانده می شود یک دستگاه CNC از هر نوع (تراش،فرز ،سنگ،ابزار تیز کن،تزریق ،پرس ،و…)بیشتربا نوع کنترلرش شناخته شده است مطمئنا آموزشی که به افراد داده میشود در اصل براساس کنترلر این دستگا ه ها می باشد

کنترلر های مختلفی برای دستگاه های CNC موجود میباشد مانند فانوک – هایدن هاین، زیمنس – C39 – 2P22 –C15 – فاگورو میتسوبیشی و…

زیمنس و هایدن هاین از مارک هایی می باشند که در ایران فراوان استفاده می شوند اما تفاوت های اینها به چگونه است

منطق در یافت اطلاعات بصورت کد هائی می باشد که با G شروع می شوند به عنوان مثال کد G01 حرکت خطی است G02 و G03 حرکت دورانی می باشند و G90 نوع مختصات را از نظر مطلق بودن یا نسبی بودن مشخص می نماید .

کدهای عنوان شده کدهای عمومی می باشند و در کدهای خاص با توجه به نوع کنترلر شاید شماره کد فرق تماید به عنوان مثال G20 در زیمنس منظور انتخاب سیستم اندازه گیری متریک می باشد ولی این در هایدن هاین کد G70 این کار را انجام میدهد پس همانطور که گفته شد آموزش کدها باید با توجه به نوع کنترلر صورت گیرد .

مبانی این دستگاهها :

اصول اولیه از بدنه دستگاه و فرمت آنها

اصول اولیه ای از کدها : به عنوان مثال کدها چگونه عمل می نمایند. ساده ترین مثال باز هم کد G01 می باشد. مثلا در خط فرمان دستگاه تراش تایپ می شود G01 X20 Z-30 F10 S100 M7

دستگاه ابزار را به این نقطه ،با سرعت ۱۰ با هر واخد از پیش تعیین شده با سرعت اسپیندل هزار و…می برد

آشنائی اولیه با منطق ها مثلا باید انتخاب شود که سیستم اندازه گیری مطلق باشد یا نسبی و یا حتی قطبی متریک باشد یا نه کدهای جانبی برای مشخص کردن سرعت و غیره

چگونه زیر گروه کاری انتخاب می شود مثلا برنامه ای نوشته شود که دستگاه باید به نقاط مختلف برود و بعد از انجام عملیات در آن محل یک عمل با یک گروه عمل خاص را تکرار کند مثلا برای این کار یک زیر برنامه نوشته میشود که باید هربار دستگاه در آن موقعیت آنها را انجام دهد

معرفی M کدها که کارهای جانبی مانند روشن کردن پمپ ماده خنک کننده و ..

حل چند مثال از قطعات مختلف در تراش و فرزو حتی الامکان در یک دستگاه دیگر نظیر سنگ یا پرس،مثال ها باید به گونه ای باشد که کاربر به سادگی درکی از نحوه انجام کار بدست بیاورد.

مهندس شکری ۰۹۱۰۱۰۴۱۸۴۳

مهندس رضایی ۰۹۱۱۹۴۳۱۷۴۲

معرفی ابزار


معرفی انواع ابزارهایcncروتر

۱) ابزارهای برش کاری دوبعدیcnc :1f65c527b7bd748ee1d6c0bdd2bd3e73 763ccd46aae47339c8d5900ceba76576

این ابزارها دارای یک قسمت برشکاری با قطر یکنواخت هستند. سطح مارپیچ به منظور خروج براده های ماشین کاری در نظر گرفته شده است.

برای استفاده از این نوع ابزار باید به قطر قسمت براده برداری و طول سر ابزار دقت کرد. محدودیت اصلی در این ابزارها طول قسمت ساده ی سر ابزار است.

خیلی از اپراتورهایcncاز ابزارهای سوراخکاری برای برش عرضی استفاده میکنند درحالیکه ابزارهای مخصوص برشکاری سرعت و کیفیت چند برابری تامین میکنند.

هر چه قطر کمتر باشد به همان نسبت احتمال شکنندگی ابزار بالا میرود. البته ظرافت برش در ابزارهای با قطر کم بهتر است.

نکته مهم و سودآور : بیشتر احتمال شکستن این ابزار ، هنگام ورود به قطعه است. به همین دلیل با سرعت کم وارد قطعه شوید و با سرعت زیاد ماشین کاری کنید. (feedrate وplungrateدر آرتکم که در مجموعه ی آموزش آرتکم توضیح داده شده است.)

۲) ابزارهای حکاکی دوبعدی :

این نوع ابزارها جهت حکاکی دوبعدی درب و کابینت کاربرد فراوانی دارند. اکثر درب هایcncموجود در بازار از این نوع ابزارها استفاده کرده اند.

برای خرید این ابزارها ، تناسب قطر بازوی ابزار با قطر فشنگی یا کولت اسپیندلcncرا در نظر بگیرید.

سرعت چرخش ابزارهای فرم را حتی الامکان پایین بیاورید زیرا با توجه به وزن و گریز از مرکز زیاد ابزار، احتمال خرابی بلبرینگ اسپیندل وجود دارد.

فرم ابزارها تنوع بالایی دارند و میتوانند زیبایی کار را چند برابر نشان دهند.

چند نمونه از فرم ابزار های حکاکی دوبعدی را ملاحظه میکنید. با توجه به نوع طرح موردنظرتان، فرم متناسب را انتخاب کنید. مثلا برای گل و بوته و طرح های اسلیمی، فرم های منحنی و برای مدل های کلاسیک، فرم های زاویه دار پیشنهاد میشود.

برخی از مدل های ساده با ابزارهای فرم، جلوه ی زیبایی ایجاد میکنند. مثلا مدل کابینت زیر که توسط آقای نصیری پیشنهاد شده است:

مدلی با طراحی ساده که با فرم ابزار قطر حدودا ۵۰ میلیمتر اجرا میشود. مرکز ابزار باید روی محیط کابینت حرکت کند و باربرداری نماید.
فرم ابزار مربوط به این مدل، یک انحنای محدب و یک لبه ی ۲ میلیمتری عمودی دارد.

۳) ابزارهای ماشین کاری سطح :
وظیفه ی اصلی ابزارهای ماشین کاری سطح، باربرداری وسیع یک سطح است.

این ابزارها میتوانند به بلبرینگ اسپیندل آسیب برسانند و موجب لرزش دستگاه در سرعت های بالا شوند.

۴) ابزارهای خشن تراشی سه بعدی :
وظیفه ی اصلی ابزارهای خشن تراشی ، کاهش زمان ماشین کاری ست. گاهی در مدل های سه بعدی، عمق و کیفیت زیادی لازم است. اگر مستقیما از ابزارهای ظریف استفاده شود، زمان زیادی تلف میگردد.

دو نوع ابزار خشن تراشی فوق پیشنهاد میشود. این ابزارها استهلاک کم و قدرت باربرداری بالا دارند.

۵) ابزارهای نازک کاری سه بعدی :
در حکاکی مدلهای سه بعدی، هرچه نازک کاری دقیقتر باشد، کیفیت بالاتر میرود. در عین حال ابزار با قطر کم ، زمان ماشین کاری را افزایش میدهد.

۶) ابزار حکاکیU :
این ابزارها اصطلاحا Ball noseنامیده میشوند و بیشترین کاربرد را در حکاکی های سه بعدی دارند. از قطر بیش از ۲۰ میلیمتر برای خشن کاری و قطر کمتر از را برای نازک کاری استفاده نمائید.
البته خشن کاری با ابزارهای U معمولا به صرفه ی اقتصادی نیست.

در مدل های موج دار wave هم میتوانید از ابزارهای U استفاده کنید. مدلهای جذابی تولید میگردد.





62caad1c89c44fa028dd3d6c405ff496





























۷) ابزار حکاکی V :
بیشترین کاربرد ابزارهای V در متن نویسی ست.

نوشتارهای با خط نستعلیق با ابزار V جلوه ی جالبی دارند. البته روشToolpathسازی هم مهم است. ابزار V با توجه به تغییر قطر در عمقهای مختلف میتواند پهنای متن نستعلیق را متناسب با عمق حکاکی کند.

بیشتر از V با زاویه ی ۳۰ تا ۶۰ درجه برای متن نویسی استفاده شود.

از ابزار V با قطر زیاد (بیش از ۲۰ میلیمتر) در اجرای پنل های موج دار (wave) استفاده ی زیادی میشود.

همچنین در کارهای حکاکی مدل های اسلیمی کاربرد زیادی دارند.

برای انتخاب این ابزار باید قطر حداکثر باربرداری ابزار، زاویه و عمق باربرداری را در نظر بگیرید.

fe3dad2e0515ebbc38a6bc2513c84587









v

cnc router 90*90




cnc router model s201

مدل S201 :

اندازه کارگیر : ۱۲۰۰*۱۲۰۰*۰۱۰    سه محور

‪Google+‬‏

مشخصات:

اسپندل ۰٫۷ کیلو وات هوا خنک Areal ترکیه

سیستم حرکتی x و y Z بال اسکرو

برق ورودی تک فاز – دارای اینورتر LG

و برد کنترل دور و کنترولر PC

موتورها جهت حرکت استپ موتور مدل لید شاین (۲۰ LeadShine Step Motor)

ریل و واگن : Stafe

دارای سرعت ۶۰۰۰ تا ۱۰۰۰۰ میلیمتر در دقیقه ( حداکثر ۱۰ متر در دقیقه )

cnc router s201

مهندس شکری ۰۹۱۰۱۰۴۱۸۴۳

مهندس رضایی ۰۹۱۱۹۴۳۱۷۴۲

سی ان سی سایز بزرگ


دستگاه سی ان سی حکاکی وبرش سایز بزرگ با میز وکیوم

ابعاد حرکتی دستگاه: ۲ متر در ۴ متر و محور z  با ارتفاع ۲۵ سانتیمتر
ابعاد دستگاه: طول: ۲۲۰ سانتیمتر در ۴۴۰ سانتیمتر و ارتفاع ۱ متر
توان اسپیندل: ۴ کیلووات
حداقل و حداکثر قطر ابزار: ۳٫۱۷۵ – ۱۲٫۷ میلی متر
حداکثر سرعت حرکت خطی کلگی: ۴۰ متر بر دقیقه
حداکثر سرعت هنگام انجام کار: ۲۵ متر بر دقیقه
سرعت دوران اسپیندل: تا ۲۴۰۰۰ دور بر دقیقه
دقت حرکتی دستگاه: ۰٫۰۲ میلی متر
دقت تکرار مجدد دستگاه: ۰٫۰۲ تا ۰٫۰۳میلی متر
سیستم حرکتی: سروو موتور دلتا
منبع برق: ۱ فاز ۲۲۰ ولت و ۳ فاز سفرشی
مواد قابل برش و حکاکی: مواد غیر سخت شامل انواع چوب، نئوپان، تخته سه لا، ام دی اف، آلمینیوم، فوم شیت، پلکسی گلاس و …

توضیحات:

اسپیندل آب خنک HSD ایتالیا

کاربرد های دستگاه  سی ان سی CNC Wood :

برش قطعات چوب و MDF برای ساخت مبلمان و دکوراسیون داخلی
برش ام دی اف برای ساخت عناصر دکوراسیون داخلی
ساخت مصنوعات چوبی (نیمکت)
ساخت مصنوعات چوبی (تخت خواب کودک)
حکاکی چوب و ساخت عناصر تزئینی مبلمان منزل (بوفه)
ساخت مصنوعات چوبی (میز و صندلی مونتاژ شونده)
حکاکی و برش چوب برای ساخت ماکت
برش و حکاکی ام دی اف برای ساخت در
ساخت انواع قطعات سفارشی ساده و پیچیده از ام دی اف
ساخت درهای کابینت
برش پلکسی گلاس
برش و ساخت میزهای تزئینی از پلکسی
برش پلکسی گلاس و مواد دیگر برای ساخت تابلوهای بزرگ
برش چوب برای ساخت عناصر دکوراسیون داخلی

مهندس شکری ۰۹۱۰۱۰۴۱۸۴۳

مهندس رضایی ۰۹۱۱۹۴۳۱۷۴۲

.

همچنین تمام محصولات شرکت دارای ۲ سال گارانتی و ۱۰ سال خدمات میباشند
